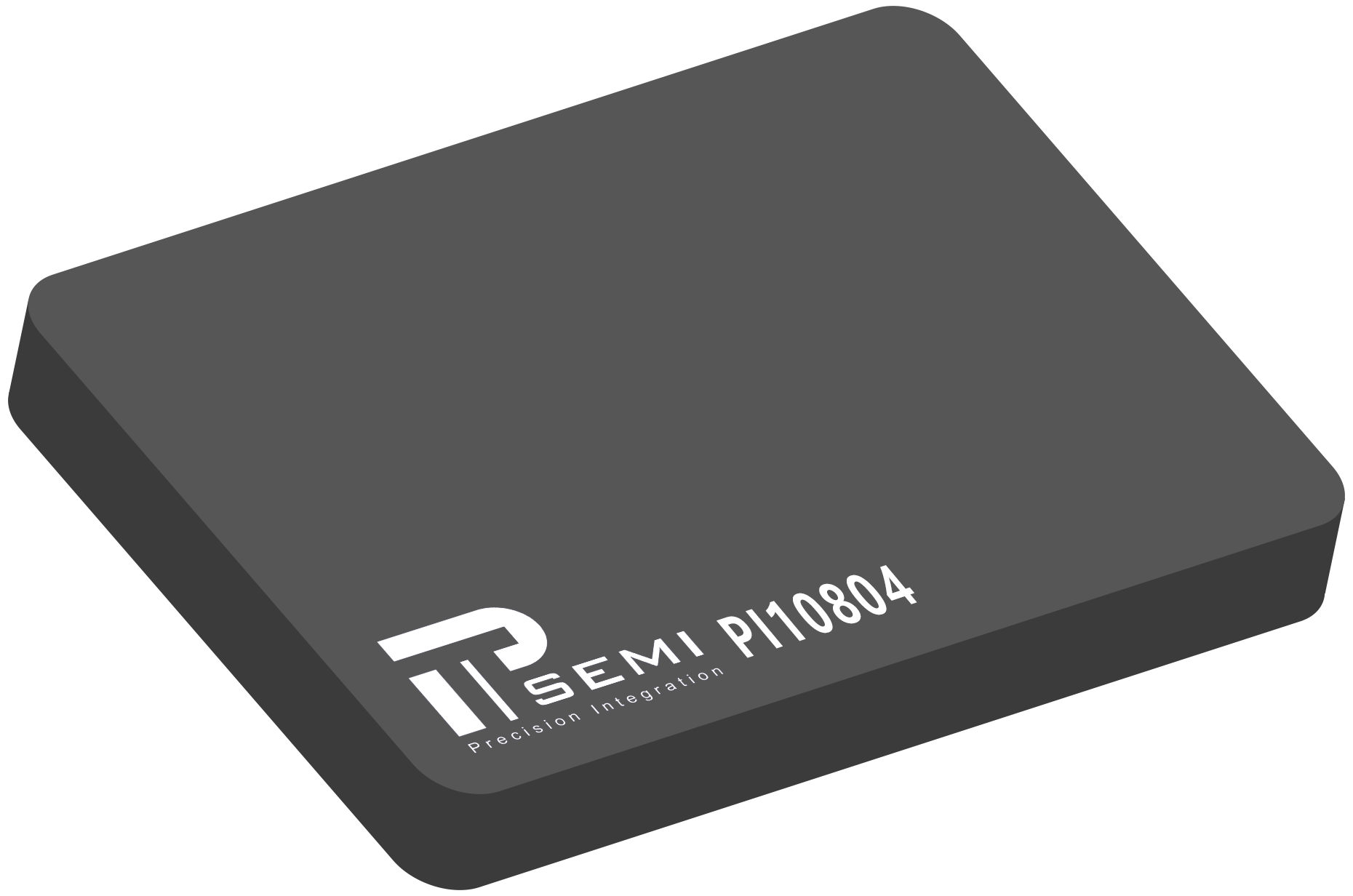

PI10804 - 4通道EML控制芯片
产品特点
4路12bit电流输出DAC (IDACs)
输出范围: 160mA
4路12bit电压输出DAC (VDACs)
可选输出范围: -5V, -2.5V, 2.5V, 5V
+/-50mA输出能力
25路12bit 输入ADC 1MSPS
IDAC和VDAC的监控
4个外部输入
温度监控
对被监控DAC故障报警
内部集成2.5V基准电压源
通信接口
SPI/I2C
1.7V到3.6V数字电源
2.5mm x 2.5mm 36引脚WLCSP
工作温度范围：–40°C to +125°C
产品详情

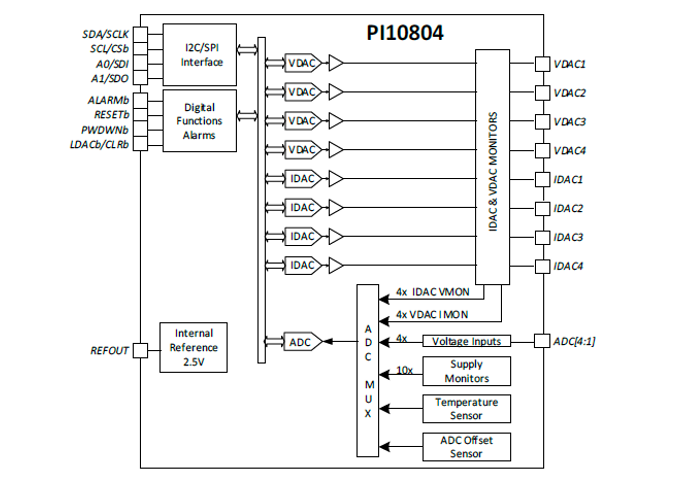

PI10804 产品主要针对控制和监测4通道电吸收调制激光器(EML)的应用。 PI10804 包括4路 电流DAC (IDAC)、4路电压DAC (VDAC)、及多路输入ADC、内部电压基准、SPI和I2C通信接口以及数字报警和断电功能。PI10804 采用紧凑的晶圆级封装。集合了小尺寸及一流的功耗能力，使其成为对尺寸和功耗有较高要求的EML模块的合适控制解决方案。
IDACs
四个 IDAC 支持偏置每个EML中的DFB激光器。0.2V的headroom可以将功耗降至最低。且其每个IDAC的输出电压都可以通过内部ADC进行监控。
VDACs
四路VDAC支持偏置每个EML中的电吸收调制器。每个通道的输出功率可以通过内部ADC进行监控。
多路输入ADC
该产品还包括25路12位、1-MSPS的输入ADC。 其中4个为外部ADC输入，内部ADC可以监控内部信号包括：VDAC电流、IDAC电压、电源电压、温度传感器和 ADC 的内部偏移。ADC转换结果可以与内部数字阈值进行比较，从而产生警报信号。可用于生成接收信号丢失 (LOS)、发送器故障（FAULT 或 TX-Fault）等场景。
PI10804采用2.5mm x 2.5mm WLCSP封装，工作温度范围为-40℃至+125℃。
产品应用场景
光模块400G/800G（EML方案）
产品数据表
请联系我们以获取完整的产品数据表
