精控集成推出通用高性能八通道16位电压型DAC-PI11020/21
高性能8通道16位电压型DAC
非常适合在光模块和其他空间受限的应用场景中使用
01
产品描述
Product Description
PI11020/21是高性能八通道16位电压型DAC，非常适合在光模块和其他空间受限的应用场景中使用。它采用紧凑的晶圆级封装，仅占用6.7mm2的pcb面积。
DAC
8通道16位VDAC支持精密应用，如相干和其他高性能光模块中给Mach-Zehnder调制器提供偏置电压。DAC保证是单调的，并包括一个同类领先的输出缓冲器，每通道输出电流可达30mA。当使用内部基准时，输出范围为0至2.5V (PI11020)或0至5V (PI11021)。当使用外部参考时，DAC输出幅度可以是轨到轨的。
灵活的数字接口允许DAC每个通道单独或一起更新。PI11020/21上电启动时，DAC默认处于power down模式具有高阻抗输出，以便在启用DAC输出之前对DAC进行预设置。
内部参考
PI11020/21包括一个2.5V内部基准，温度系数低至5ppm/℃。缓冲器的输出允许驱动其他电路。
02
产品特性
Product Features
8通道电压DAC，16位
- 使用内部参考(PI11020/21)时，输出范围为2.5 V或5.0V
- 使用外部参考时可以轨对轨输出
- +/-30mA输出驱动
- 1LSB的DNL
- 16LSB的INL
内部2.5V电压基准
- 温漂系数5ppm /℃
DAC初始化时为零或中间电压
串行从机接口
-SPI, 50MHZ，3线从机
低功耗，单电源
- 单2.7至5.5V电源
- 静态电流10毫安
- power down模式下400nA电流
小尺寸
- 16焊球，WLCSP封装
- 2.6mm × 2.6mm
03
主要性能指标
Key Indicators

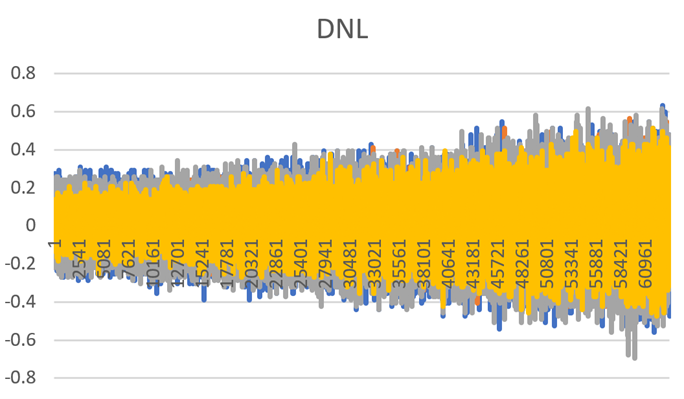

VDAC DNL
04
产品应用
Product Application
o 光收发模块
o 硅光子模块
o 电池供电设备
o 通用控制
05

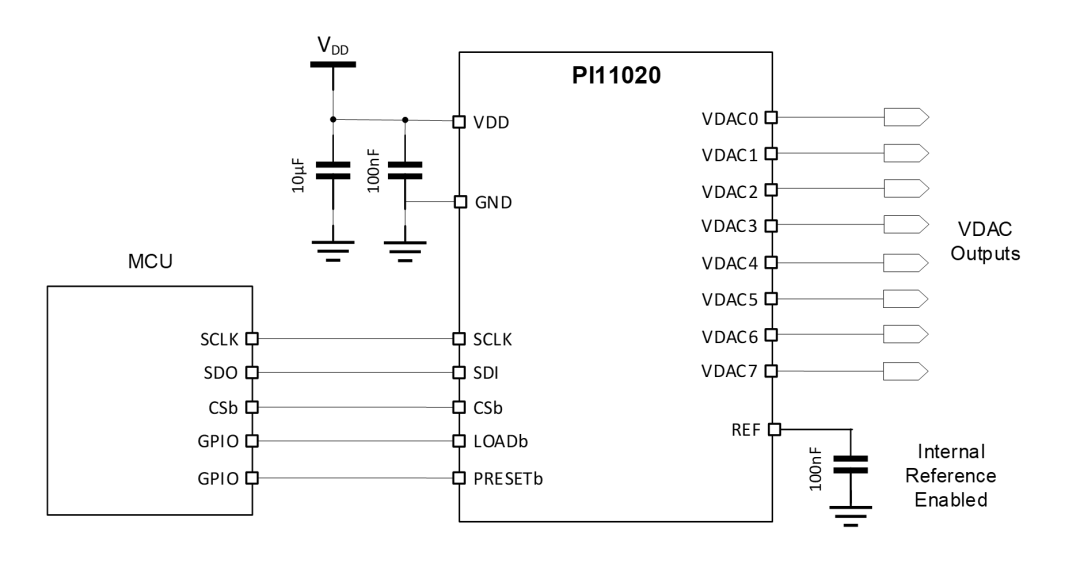

典型应用电路
Typical Application Circuit
05
订货信息
Order Information
型号 | PI11020-W1R | PI11021-W1R |
输出幅度 | 输出幅度 = 2.5V （采用内部参考） | 输出幅度 = 5V （采用内部参考） |
芯片封装 | WLCSP | WLCSP |
包装方式 | Tape and reel | Tape and reel |
精控集成半导体成立于2020年5月，专注于中高端模拟芯片的设计研发。经过三年多的发展，公司逐步形成了以高精度ADC/ DAC为核心技术的光通讯控制芯片、车规BMS AFE芯片两个主要产品线，并在持续关注工业控制、医疗、仪器仪表等领域的标准和定制模拟产品方向。公司核心团队均来自行业内知名企业，依托深厚的行业积累，服务以中国本土高速发展的半导体应用市场为中心的全球市场。公司总部位于深圳，在上海、美国凤凰城及印度班加罗尔均设有研发中心。
