精控集成推出4通道光通EML控制芯片 PI10804
随着数据中心光模块速率提升到400G/800G/1.6T，EML(电吸收调制激光器)以及硅光调制方案也从原来较长距离进入中短距离的应用场景，基于该技术方案的光模块用量快速增长。与之相配套的高集成度的控制芯片的需求也随之快速增加。精控集成针对数据中心EML方案的400G/800G光模块推出了模拟前端集成产品PI10804。
PI10804针对4路EML的监控功能而优化设计，PI10804包含IDAC(电流型DAC)，VDAC(电压型DAC)，多通道输入ADC，内部参考电压，串行通信接口以及错误告警和关断功能。
PI10804可以提供小尺寸的晶圆级封装产品，领先的小尺寸封装以及低功耗特性使得PI10804成为基于EML方案的紧凑型低功耗光模块的首选解决方案。
01
主要功能
Major Function
·IDAC
4路IDAC可以提供4路DFB激光器的偏置电流，优异的输出电压压降减小了整体功耗。每路IDAC的输出电压可以通过对内部ADC进行监控。
·VDAC
4路VDAC可以提供4路电吸收调制器的偏置电压，每路VDAC的输出电流可以通过内部ADC进行监控，从而可以实现发射光功率监控功能。
·多路输入ADC
25路，12位，1Mbps采样速率的 ADC 提供4路外部输入ADC通道以及多个内部监控ADC 通道。内部监控对象有VDAC电流，IDAC电压，供电电压，温度以及ADC内部偏置电压。ADC的转换结果可以跟内部设置的数字阈值进行比较，从而产生告警信号，用于实现接收信号丢失以及发射故障的告警功能。

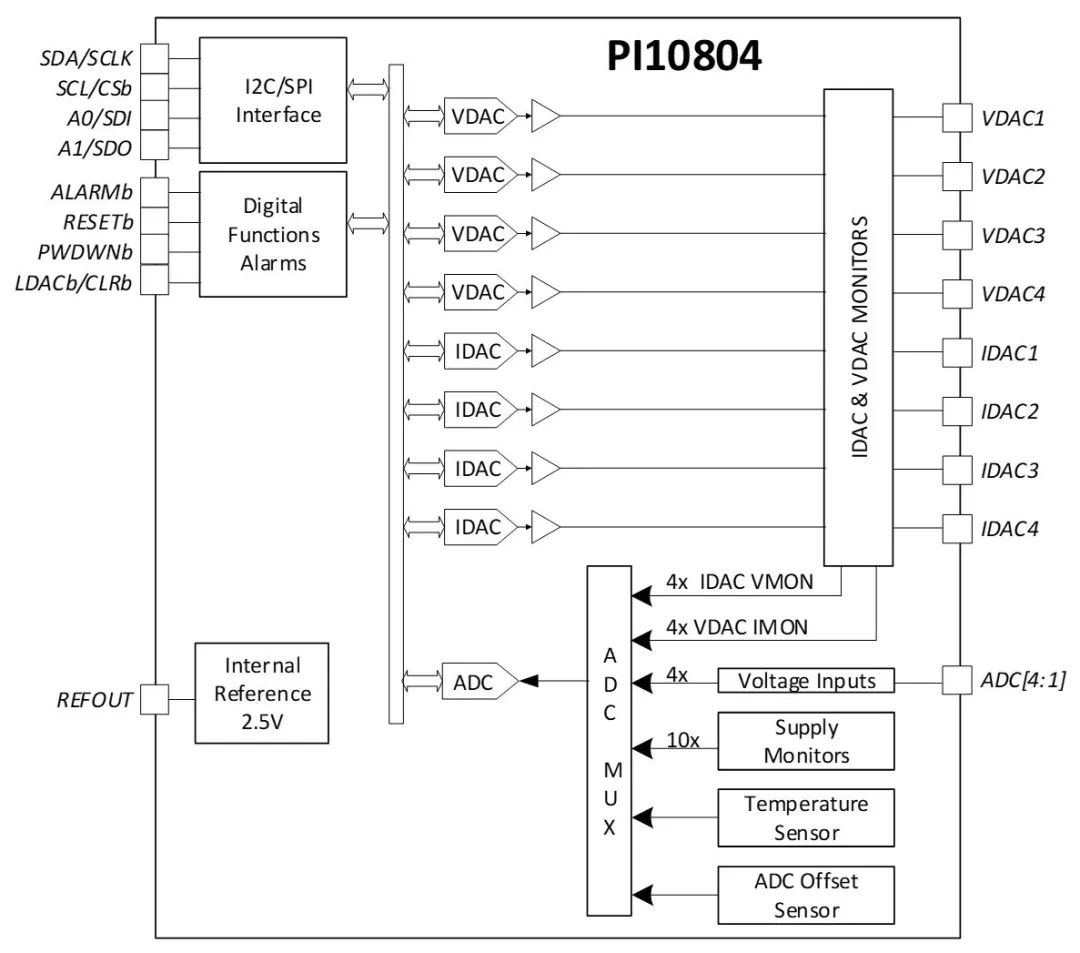

PI10804功能框图
02
产品特性
Product Features
◆ 4路12位IDAC
– 每路最高输出电流160mA
– 输出压降低至0.2V
– 通过ADC可监控输出端口的电压
◆ 4路12位VDAC
– -2.5V，-5V，2.5V或者+5V电压输出范围
– 最大+/-50mA电流输出
– 通过ADC可监控输出端口的电流
◆ 25路，12位ADC,采样速率1Msps
– 包含IDAC和VDAC监控通道，4路外部输入端口，供电电压监控，温度监控
– 每路ADC可支持错误报警功能
◆ 内置2.5V电压参考
◆ 串行通信接口
– 8MHz 4线SPI从接口
– 100/400kHz I2C从接口，支持4个地址
– 1.7V到3.6V数字供电电压
◆ 支持关断状态下每个VDAC和IDAC管脚关断或者保持当前状态
◆ 工作温度范围：-40℃~105℃
◆ 封装尺寸：WLCSP-36，2.50 mm × 2.50 mm，0.4mm 焊球间距
03
主要性能指标
Key Indicators

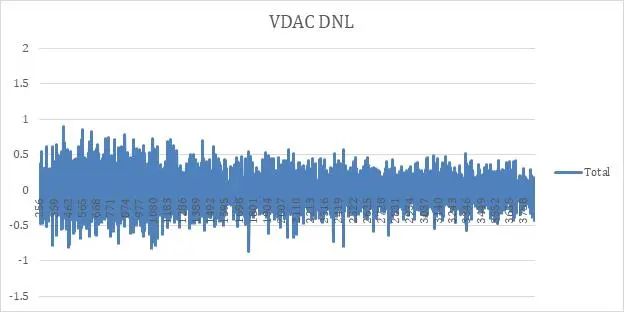

·VDAC DNL:
微分非线性度，体现了VDAC输出直流信号的线性度水平，规格要求小于±1 LSB。

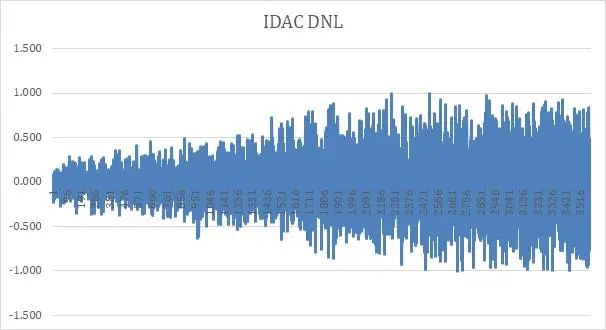

·IDAC DNL:
微分非线性度，体现了IDAC输出直流信号的线性度水平，规格要求小于±1 LSB。

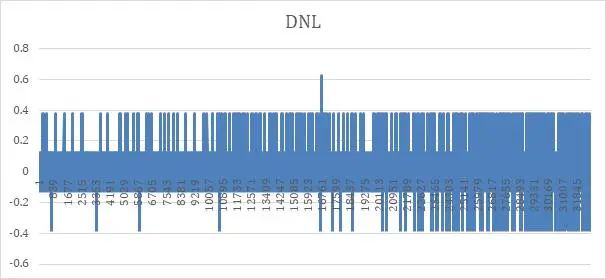

·ADC DNL:
微分非线性度，体现了ADC测量直流信号的线性度水平,规格要求小于±1 LSB。

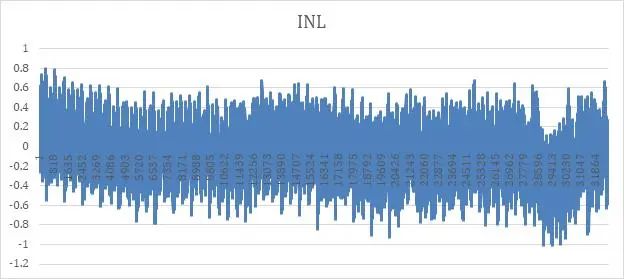

·ADC INL：
积分非线性度，体现了ADC测量直流信号的线性度水平,规格要求小于±1 LSB。
04
可靠性
Reliability

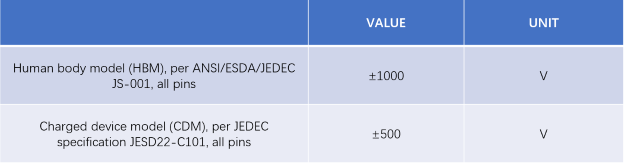

ESD:

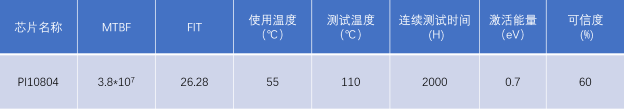

MTBF/FIT：
05
产品应用
Product Application
基于EML方案的400G/800G光模块
400G DR4,FR4,LR4,ER4
800G DR8,FR8,LR8,ER8
06
典型应用电路
Typical Application Circuit
07

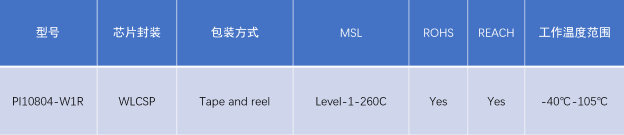

订货信息
Order Information
精控集成（PI SEMI）拥有丰富的光通信AFE(模拟前端)集成产品布局，涵盖了应用于EML调制方案的AFE控制芯片，硅光MZ调制方案的AFE控制芯片，相干发射和接收方案的AFE控制芯片，可以满足用户在不同技术方案下的各种选型需求，更多需求欢迎咨询sales@pisemi.com。
杭州精控集成半导体有限公司
PI Semiconductor (Hangzhou) Co., Ltd.
www.pisemi.com
